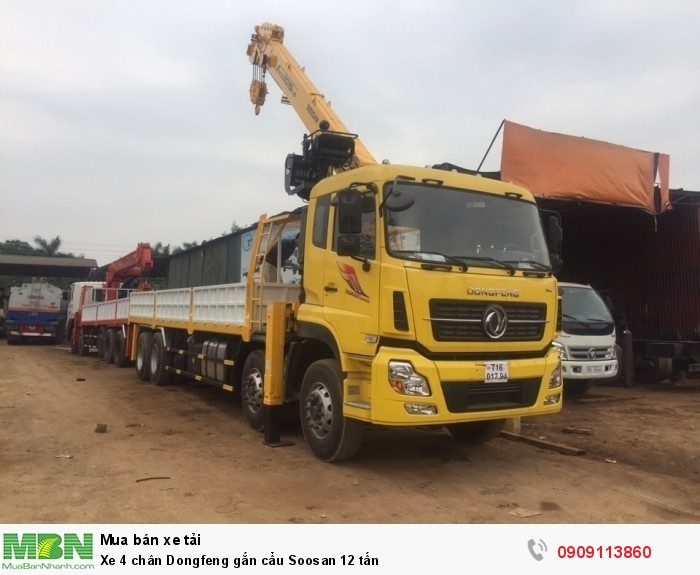

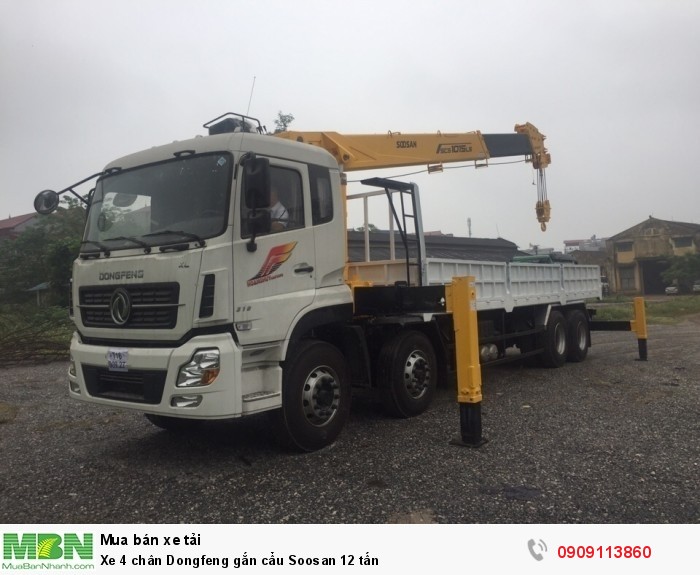

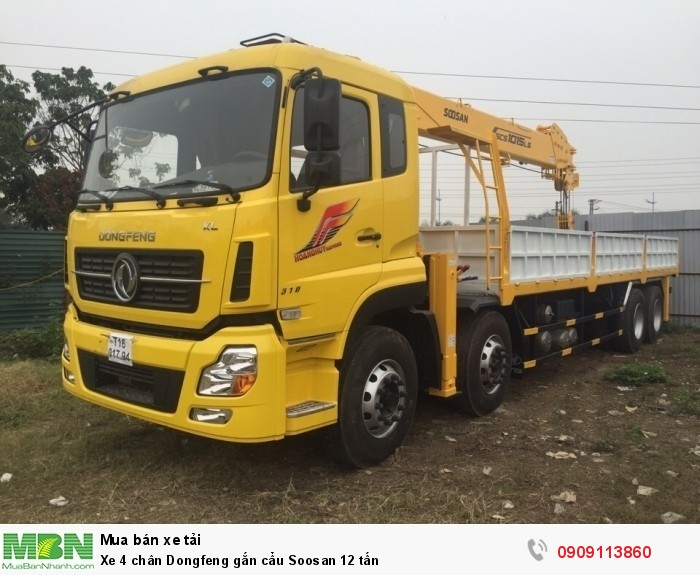

Xe 4 chân Dongfeng gắn cẩu Soosan 12 tấn

THÔNG SỐ KỸ THUẬT
Loại xe Xe ô tô tải gắn cẩu
Nhãn hiệu DONGFENG
Cabin xe - Cabin Cabin thiên Long, D901 có 1 giường nằm đơn, cabin có thể lật nghiêng 550, 2 cần gạt nước kính chắn gió với 3 tốc độ, có trang bị radio, Mp3 stereo, cổng USB, dây đai an toàn, ghế hơi cho lái xe, ghế phụ xe có thể điều chỉnh được, hệ thống thông gió và tỏa nhiệt điều hòa 2 chiều, cùng với 4 bộ giảm xóc và bộ giữ cân bằng nằm ngang...
ĐỘNG CƠ WEICHAI (Công nghệ Áo)
Model động cơ YC6L310-33
Loại Diesel, 4 kỳ, 6 xilanh thẳng hàng, làm mát bằng nước, tăng áp
Dung tích xi lanh cc 8424
Đường kính x Hành trình piston mm 113 x 140
Công suất cực đại/Tốc độ quay Ps/rpm 310 / 2200
Môment xoắn cực đại/Tốc độ quay N.m/rpm 1150 / 1100 ~ 1400
Cầu sau Cầu láp 13 tấn, tỷ số truyền 4.44
HỆ THỐNG TRUYỀN ĐỘNG
Ly hợp 01 đĩa, ma sát khô, dẫn động thủy lực, trợ lực khí nén
Số tay 9JSD135T-B 9 số tiến, 2 số lùi (2 cấp)
Tỷ số truyền hộp số chính i1=12.11 / i2=8.08 / i3=5.93 / i4=4.42 / i5=3.36 / i6=2.41 / i7=1.76 / i8=1.32
HỆ THỐNG LÁI Trục vít êcu bi, trợ lực thủy lực
HỆ THỐNG PHANH Phanh khí nén, tác động 2 dòng, cơ cấu phanh loại tang trống, phanh tay loc - kê
HỆ THỐNG TREO
Trước Phụ thuộc, nhíp lá, giảm chấn thủy lực
Sau Phụ thuộc, nhíp lá
LỐP XE
Trước/Sau 12R22.5, 13 quả lốp
KÍCH THƯỚC
Kích thước tổng thể (DxRxC) mm 11625 x 2500 x 3780
Kích thước lọt lòng thùng (DxRxC) mm 8080 x 2350 x 600
Vệt bánh trước mm 2040
Vệt bánh sau mm 1860
Chiều dài cơ sở mm 1850 + 5150 + 1350
Khoảng sáng gầm xe mm 280
TRỌNG LƯỢNG
Trọng lượng không tải kg 18.370
Tải trọng kg 11.500
Trọng lượng toàn bộ kg 30.000
Số chỗ ngồi Chỗ 02
ĐẶC TÍNH
Khả năng leo dốc % 30,31
Bán kính quay vòng nhỏ nhất m 9,63
Tốc độ tối đa Km/h 103
Dung tích thùng nhiên liệu lít 400 (hợp kim nhôm)
Ghi chú: Cần cẩu thủy lực nhãn hiệu SOOSAN model SCS1015LS, sức nâng lớn nhất theo thiết kế 12.000 kg tại tầm với 2,0m
Thông số cẩu SOOSAN-SCS1015LS, sức nâng lớn nhất 12.000 kg
TT Tiêu chí kỹ thuật Đơn vị Đặc tính kỹ thuật
Model cẩu SCS1015LS
I Tải trọng
1 Công suất nâng lớn nhất Tấn 12.000
2 Momen nâng lớn nhất Tấn.m 36
3 Chiều cao nâng tối đa m 23
4 Bán kính làm việc lớn nhất m 20,7
5 Tải trọng nâng max ở tầm với 2m Kg/m 12.000/2
6 Tải trọng nâng max ở tầm với 5,6m Kg/m 6.000/5,6
7 Tải trọng nâng max ở tầm với 9,4m Kg/m 3.100/9,4
8 Tải trọng nâng max ở tầm với 13,1m Kg/m 1.950/13,100
8 Tải trọng nâng max ở tầm với 10,030m Kg/m 1.030/20,700
II Cơ cấu cần Cần trượt hình hộp (dạng ống lồng) gồm 5 đốt, vươn cần và thu cần bằng pít tông thuỷ lực
1 Loại cần Ống lồng
2 Tốc độ duỗi cần m/phút 22,65
3 Tốc độ nâng cần Độ/giây 10 đến 810/20s
III Cơ cấu tời cáp: Dẫn động bằng mô tơ thủy lực, 2 cấp tốc độ, hộp giảm tốc bánh răng với hệ thống phanh đĩa ma sát thủy lực.
1 Loại dây Dây cáp
2 Tốc độ dây cáp m/ph 23 (với 4 đường tời cáp)
3 Đường kính x chiều dài cáp (Loại dây) mm x m Φ 14 mm x 100 m
IV Cơ cấu quay Dẫn động bằng môtơ thủy lực, hộp giảm tốc trục vít với khóa phanh tự động.
1 Góc quay Độ Liên tục 360 độ
2 Tốc độ quay V/ph 2
V Chân chống: 02 chân trước và 02 chân chống sau kiểu chân đứng và đòn ngang kiểu chân chữ H điểu khiển thuỷ lực
1 Chân chống đứng Xy lanh thủy lực tác dụng 2 chiều với van một chiều.
2 Đòn ngang Loại hộp kép (duỗi bằng xi lanh thủy lực)
3 Độ duỗi chân chống tối đa m 6,18
VI Hệ thống thủy lực
1 Lưu lượng dầu Lít/phút 120
2 Áp suất dầu Kgf/cm2 210
3 Dung tích thùng dầu Lít 200
