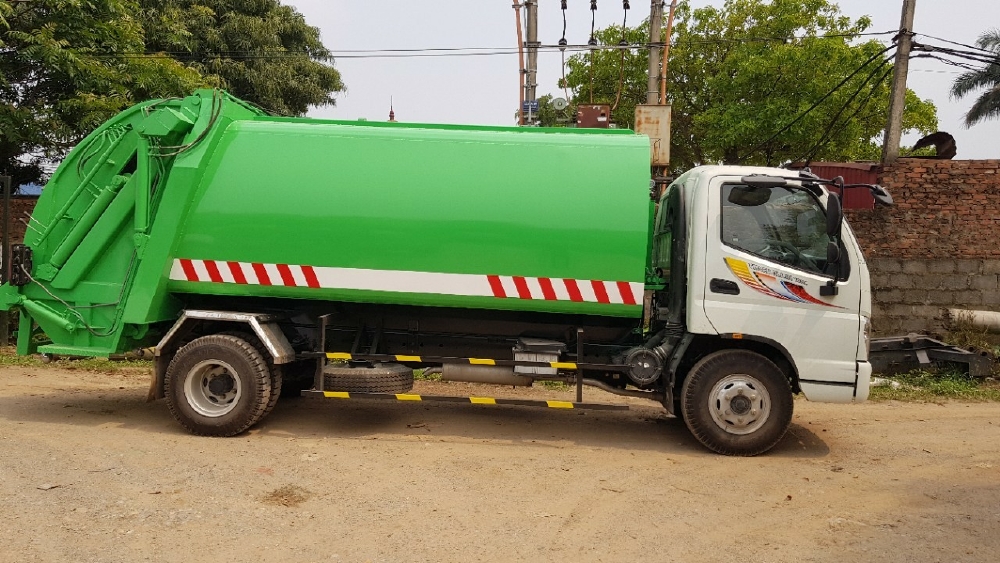

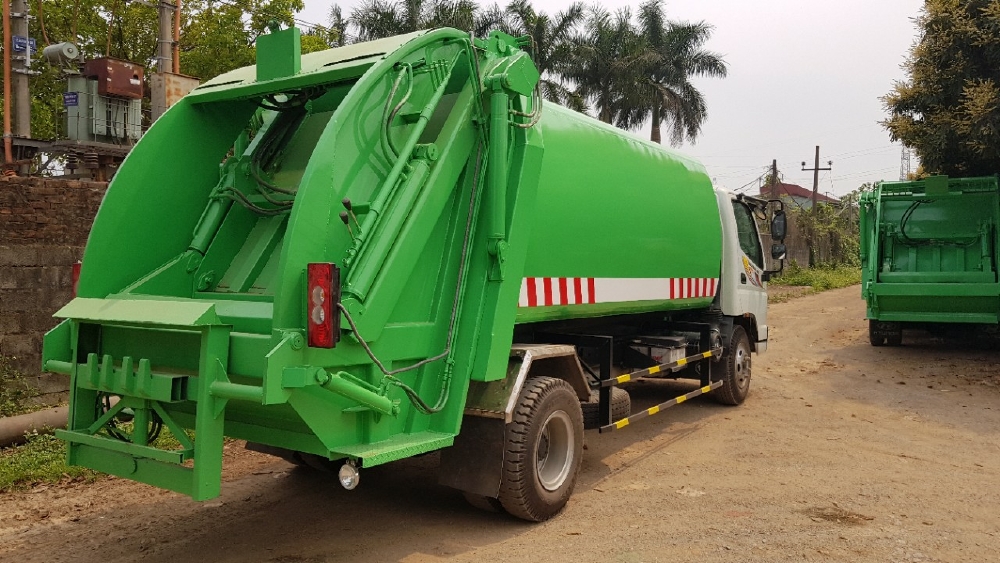

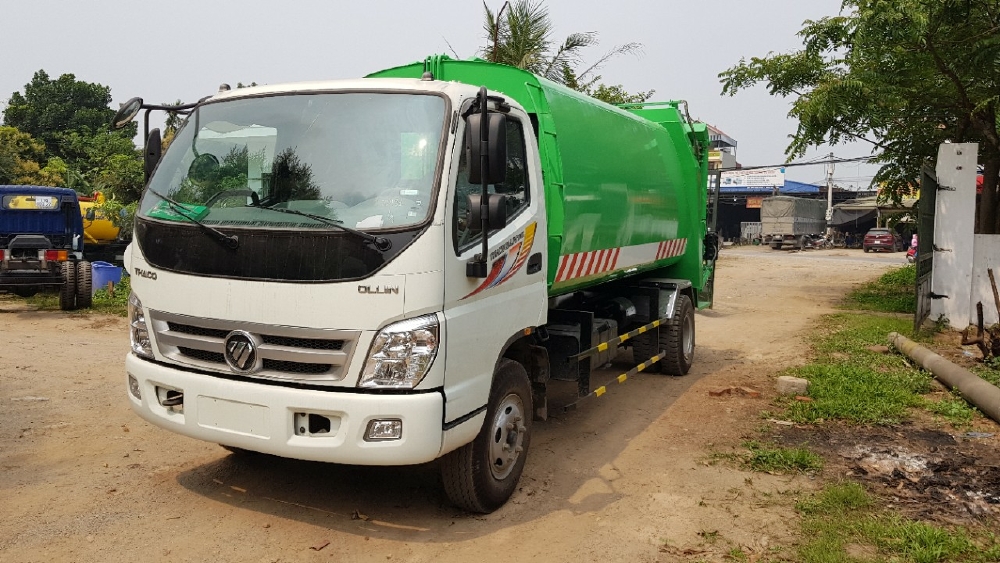

Bán xe Cuốn ép rác Thaco Ollin 700C 11 khối

Thông số kĩ thuật của xe
XE CUỐN ÉP RÁC 10,5 KHỐI THACO
- Model : THACO - VT/ER
- Động cơ : YZ4105ZQL
- Công suất : 90 KW
- Lốp : 8.25 – 16
- Năm sản xuất : 2019
- Xe cơ sở : Linh kiện nhập khẩu, sản xuất lắp ráp tại công ty THACO – Trường Hải, sản xuất : 2017 - 2018
- Phần chuyên dùng được thiết kế chế tạo sản xuất theo đúng tiêu chuẩn của Cục Đăng kiểm VN.
- Đã có điều hòa
- Thùng chuyên dụng được đóng bằng thép Perfom 700 – Đức (hoặc thép nhập khẩu Hàn Quốc)
Loại phương tiện Ô tô cuốn ép chở rác 10 khối ( 10,5 m3 ) có nền xe cơ sở hiệu THACO ( xe cơ sở lắp ráp trong nước )
Nước Sản xuất Việt Nam
Tình trạng Mới 100 %
Điều Hòa Có
THÔNG SỐ CHÍNH
KÍCH THƯỚC
Kích thước bao ngoài 7470 x 2200 x 2850 (mm)
Công thức bánh xe 4 x 2
Chiều dài cơ sở 4200 mm
KHỐI LƯỢNG
Khối lượng bản thân 6555 Kg
Khối lượng cho phép chở 5200 Kg
Khối lượng toàn bộ 11950 Kg
Số chỗ ngồi 03 (kể cả người lái)
ĐỘNG CƠ
Model YZ4105ZLQ
Loại Động cơ Diesel 4 kỳ, 4 xy lanh thẳng hàng, TURBO tăng áp, làm mát bằng nước.
Tiêu chuẩn khí thải Euro 2
Dung tích xy lanh 4087 cm3
Công suất lớn nhất/ tốc độ quay trục khuỷu 90/2800 (KW/v/ph)
Momen xoắn cực đại/ tốc độ quay trục khuỷu 350/1600 (Nm/v/ph)
KHUNG XE
Hộp số -
Hộp số chính Kiểu Cơ khí, 06 số tiến + 01 số lùi
Tỉ số truyền -
HỆ THỐNG LÁI Trục vít - ê cu bi, trợ lực thuỷ lực
HỆ THỐNG PHANH
Hệ thống phanh chính Kiểu tang trống, dẫn động thủy lực 2 dòng, trợ lực chân không.
Hệ thống phanh dừng Kiểu tang trống, tác động lên trục thứ cấp của hộp số
HỆ THỐNG TREO
Treo trước Dạng phụ thuộc với nhíp lá hình bán e líp, giảm trấn thuỷ lực
Treo sau Dạng phụ thuộc với nhíp lá hình bán e líp 2 tầng, giảm trấn thủy lực
CẦU XE
Cầu trước Tiết diện ngang kiểu I
Cầu sau Kiểu Cầu thép, tiết diện ngang kiểu hộp
Tỉ số truyền 5.4
LỐP XE. 8.25 – 16
Số bánh Trước : Đơn (02) – Sau : Đôi (04)
CA BIN Kiểu lật, 03 chỗ ngồi, có điều hòa và thiết bị khóa an toàn.
TÍNH NĂNG CHUYỂN ĐỘNG
Tốc độ tối đa 95 Km/h
Khả năng leo dốc 28,5 %
THÔNG SỐ KHÁC
Hệ thống điện 24V, 60 Ah x 2
Dung tích bình nhiên liệu 70 L
BỘ TRÍCH CÔNG SUẤT (PTO) Bộ truyền lực PTO
Kiểu truyền động Dẫn động bánh răng qua hộp số xe cơ sở
Kiểu điều khiển Cơ khí, kết hợp với ly hợp đặt trên cabin
Thiết bị của bảng điều khiển Trang bị tiêu chuẩn của nhà sản xuất xe cơ sở
THÙNG CHUYÊN DÙNG ÉP CHỞ RÁC
Xuất xứ Việt Nam
Hình dáng 4 trụ vát cong trơn
Thể tích thùng chứa ép rác 10,5 m3
Vật liệu chính + Thép perfom 700 – Thép đức (hoặc thép nhập khẩu Hàn Quốc) có khả năng chống ăn mòn cao .
+ Toàn bộ hệ chuyên dung được phun cát, xử lý bề mặt chống rỉ. Mặt ngoài sơn màu xanh môi trường có trang trí biểu ngữ, LOGO ….
Vật liệu sàn thùng trên Thép tấm Perfom 700 (hoặc thép nhập khẩu Hàn Quốc) độ dày 05 mm
Vật liệu sàn thùng dưới Thép tấm Perfom 700 (hoặc thép nhập khẩu Hàn Quốc) độ dày 06 mm
Vật liệu nóc thùng Thép tấm Perfom 700 (hoặc thép nhập khẩu Hàn Quốc) dày 05 mm
Vật liệu thành thùng Thép tấm Perfom 700 (hoặc thép nhập khẩu Hàn Quốc) dày 05mm
Chỉ tiêu kỹ thuật + Tỉ số ép rác: 1.8 với rác thải sinh hoạt thông thường.
+ Cơ cấu khóa: Khóa liên động, tự động khóa -mở khi nâng hạ.
+ Bảo vệ môi trường: Kín khít, chống rò rỉ,
Kết cấu vật liệu Trụ vát, 4 mặt cong trơn bằng thép Q345b, chịu mài mòn và áp lực cao,
Nguyên lý xả rác Đẩy xả rác trực tiếp thông qua xylanh tầng
Nguyên lý cuốn ép Cuốn ép trực tiếp thông qua lưỡi cuốn và tấm ép di động
Chu kỳ ép rác 10- 20 giây
Liên kết Cơ cấu khóa tự động, có doăng cao su làm kín và giảm va đập
CƠ CẤU NẠP RÁC
Thể tích máng ép 0.8 m3
Vật liệu thành Thép Perfom 700 (hoặc thép nhập khẩu Hàn Quốc) dày 05 mm
Vật liệu máng cuốn Thép Perfom 700 (hoặc thép nhập khẩu Hàn Quốc) dày 08 mm
Vật liệu Lưỡi cuốn Thép Perfom 700 (hoặc thép nhập khẩu Hàn Quốc) dày 10 mm
Vật liệu khung xương đinh hình Thép Perfom 700 (hoặc thép nhập khẩu Hàn Quốc) dày 08 mm
Kiểu cơ cấu ép rác Dùng xi lanh thủy lực 2 đầu điều khiển bằng cơ cấu van phân phối
Thời gian 1 chu kỳ cuốn ép 15 – 18 s
THÙNG CHỨA NƯỚC RÁC
Dung tích thùng chứa 100 Lít
Vật liệu Làm bằng inox 304 dày 5mm chống ăn mòn
Vị trí Dưới máng ép rác có van xả nước và cửa dọn rác
HÌNH THỨC NẠP CUỐN ÉP RÁC
Cơ cấu nạp rác Sử dụng một trong những cơ cấu sau
Càng gắp thùng thu gom rác đẩy tay (400 – 500 lít )
Cơ cấu kẹp thùng nhựa đựng rác công cộng (200 - 240 lít)
Cơ cấu máng xúc rác ( thiết kế mới ) sử dụng cho thu gom rác đổ dưới mặt đất. (500-700 lít)
Kiểu vận hành Dung xi lanh thủy lực
Góc lật thùng thu gom 125 – 140 ( độ )
Tải trọng càng gắp chịu tối đa 500 Kg
Thời gian nạp thùng < 18 giây
Cơ cấu xả rác Sử dụng xilanh tầng xả rác bố trí trước kích thước thùng rác gắn trực tiếp với cơ cấu xả bằng kết cấu cơ khí nhỏ gọn dễ sử dụng tạo ra lực đẩy rác tối ưu Xi lanh tầng đẩy gọn rác và tránh đọng nước trong thùng
Kiểu vận hành Dùng xi lanh thủy lực
Thời gian xả rác 18 giây
Bơm thủy lực
• Bơm Pít tong Pmax = 280 kg/cm2; Q = 76cc/vòng.
• Lưu lượng bơm : 80 - 160 cc /vòng
• Nguồn dẫn động bơm truyền trực tiếp từ PTO qua bán trục các đăng
• Áp suất làm việc : 180 (Kg/cm2)
HỆ THỐNG VAN PHÂN PHỐI
Hệ thống van làm việc Van an toàn chống vỡ ống, van điều chỉnh lưu lượng bàn ép rác, van xả tràn, van một chiều.
Lưu lượng tối đa 80 lít / phút
Áp suất tối đa 340 Kg/cm2
XI LANH COMPA ĐẨY XẢ RÁC TRỰC TIẾP
Nguyên lý hoạt động Đẩy xả rác trực tiếp thông qua xy lanh tầng
Số lượng 01
Áp suất lơn nhất 210 kg/cm2
Hành trình làm việc 1350 mm
Lực đẩy lơn nhất 12 tấn
HỆ THỐNG XY- LANH THỦY LỰC KHÁC
Xy lanh ép rác 02 chiếc
Xy lanh cuốn rác 02 chiếc
Xy lanh nâng thùng phụ 02 chiếc
Xy lanh càng gắp 01 chiếc
Xy lanh máng xúc ( nếu dùng cơ cấu nạp rác máng xúc ) 02 chiếc
Xy lanh kẹp ( khi dùng cơ cấu kẹp thùng nhựa ) 01 chiếc
Loại xy lanh • 1 tầng tác động 2 chiều
• Vỏ xy lanh lắp ráp trong nước
• Ti xy lanh lắp ráp trong nước
Chất lượng . Tất cả các hệ thống thủy lực đều được kiểm duyệt nghiêm ngặt theo quy trình của Cục Chất Lượng Đo Lường
THÙNG DẦU THỦY LỰC
Dung tích thùng dầu 80 Lít
CÁC THIẾT BỊ PHỤ TRỢ THỦY LỰC KHÁC
Phụ kiện thủy lực đi kèm theo xe Lọc dầu , đồng hồ đo áp suất , nắp dầu , khóa đồng hồ , hệ thống van , thước báo dầu , Jắc – co … được lắp ráp theo dây chuyên hiện đại tiên tiến từ Nhật Bản chuyển giao
HỆ THỐNG ĐIỀU KHIỂN
Bộ phận điều khiển: Cơ khí tự động; Dùng các thao tác điều khiển giúp người sử dụng dễ dàng trong quá trình vận hành; Ngoài ra còn phải được trang bị hệ thống an toàn khi gặp sự cố trong khi sử dụng: “ HỆ THỐNG DÙNG KHẨN CẤP” • Hệ thống điều khiển bằng cơ khí đóng mở khoang nhận ép rác phía sau và bàn đẩy rác ra ở phía trước.
• Hệ thống điều khiển nâng cặp thùng rác bằng cơ khí ở phía sau.
Điều khiển cuốn ép rác • Điều khiển bằng tay : cặp thùng xe gom (hoặc kẹp thùng nhựa) lật thùng xe gom (hoặc thùng nhựa) đổ vào máng , đưa thùng xe gom (hoặc thùng nhựa) ra , nhả thùng xe gom trở về vị trí cũ
Sơn thùng Sơn chống rỉ toàn bộ thùng và phủ ngoài bằng loại sơn, chất lượng cao.
PHỤ KIỆN ĐI KÈM
Xe cơ sở 01 bánh xe dự phòng; 01 con đội thủy lực và tay quay; 01 dầu đĩa CD và Radio AM/FM; Kính cửa điều khiển , khóa cửa trung tâm; 01 bộ đồ nghề tiêu chuẩn; sách hướng dẫn sử dụng và bảo dưỡng xe; sổ bảo hành.
Phụ kiện đi kèm Tài liệu hướng dẫn sử dụng, thùng đựng đồ nghề, phiếu bảo hành thùng chuyên dung.
LOGO – KẺ CHỮ Trên cánh cửa Cabin và hai bên hông thùng xe
( theo yêu cầu của bên mua)
Hệ Thống Thủy Lực Bơm thuỷ lực ITALIA
Van phân phối ITALIA
Tuy ô thủy lực : lắp ráp sản xuất trong nước
